信令转换




  信令转换设备使不具备NO.7信令PCM30 E1中继的交换设备,可以利用本身的NO.1信令PCM30 E1中继实现NO.7信令和NO.1信令之间自由转换,从而使得中国一号信令设备能够实现与局方的七号信令实现对接。

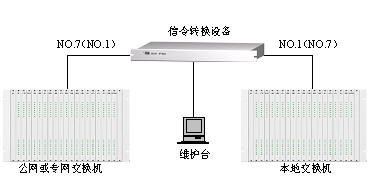

   方案图:


  系统说明:

 1.    0号、1号、2号、3PCM30 E1板为NO.7信令方式;

 2.    4号、5号、6号、7PCM30 E1板为NO.1信令方式;

 3. 每套信令转换器可以独立使用;

 4. 0板-4号板、1号板-5号板、2号板-6号板、3号板-7号板;

 5.     PCM30 E1NO.7信令板与PCM30 E1NO1信令板的内部时隙都是一一对应

1、    信令转6. 信令转换系统采用-48V电源, (一个信令转换系统为4套信令转换器);

2、    3U层  7. PCM30 E1 INOUT接口为75Ω电缆

3、    3U    8. 层架最小配置为二可以装二个信令块PCM30 E1(一块接NO.7信令, 一块接NO.1信       令),一块DC/DC电源板组成信令转换系统;

4、    3U    9. 层架最大配置为十六块PCM30 E1(八块接NO.7信令, 八块接NO.1信令),二块        DC/DC电源板组成二个信令转换 系统;
